E7018 سایت تخصصی جوشکاری

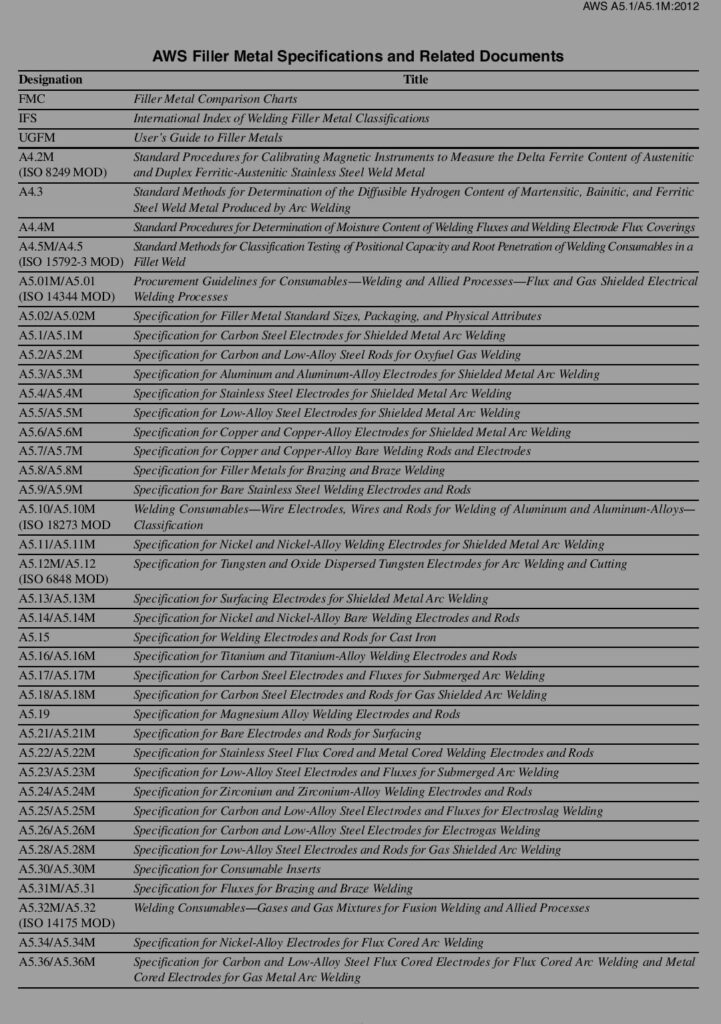

در این پست لیستی از استاندارد های مشخصات فیلر متال و الکترودهای روکش دار AWS قرار داده شده است که بعنوان مرجع انتخاب فیلر و الکترود روکش دار بسیاری از استانداردهای دیگر نظیر ASME SEC IX و … قرار داده شده است و استفاده میشود, البته یادآور میشود در استاندارد ASME این مشخصات با پیشوند SFA در SEC II قرار داده شده است, بعنوان مثال SFA A5.1 که مربوط به مشخصات الکترود برای فولادهای کربنی برای جوشکاری به روش قوس الکتریکی میباشد, اما در خود استاندارد AWS به این عنوان نام گذاری شده است : AWS A5.1
نکات کاربردی و تکمیلی در آینده در همین پست قرار داده خواهد شد.
سوالات رو هم میتوانید در کامنت یا آدرس ایمیلی که در انتهای صفحه قرار داده شده است مطرح بفرمایید تا در اسرع وقت پاسخ داده شود.

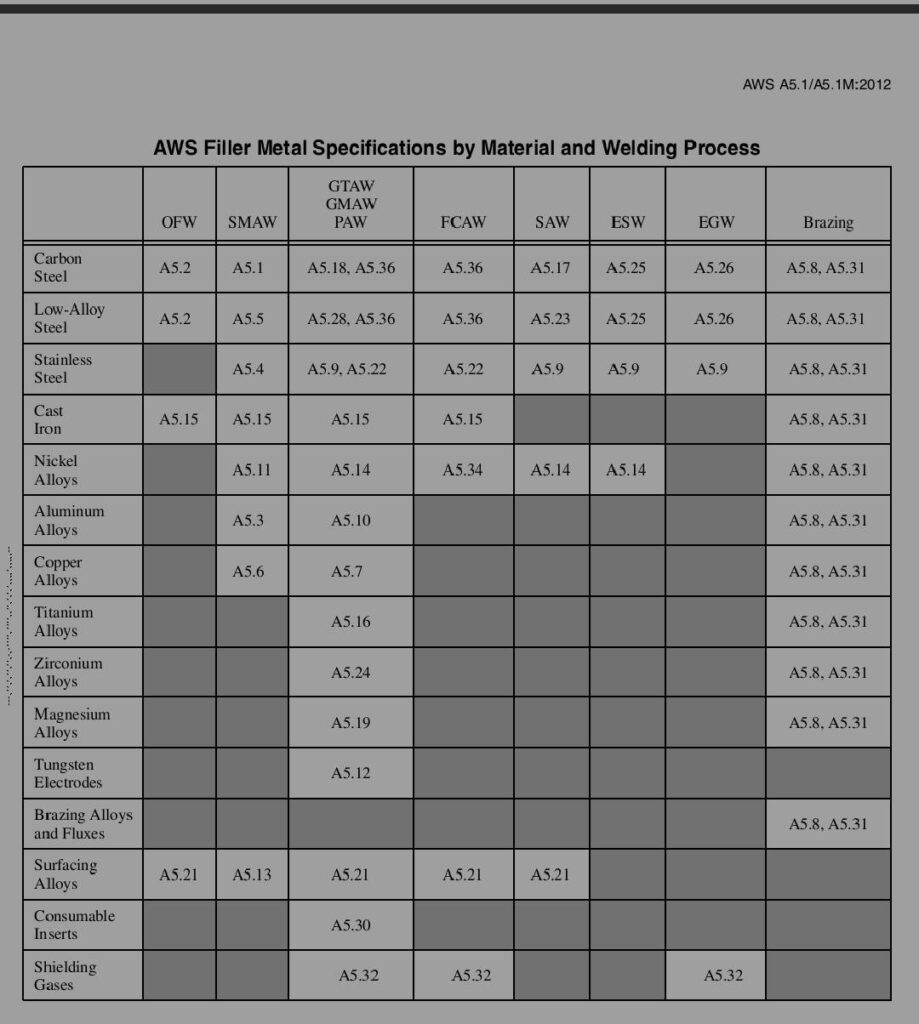

توضیح در خصوص جدول فوق :
بطور مثال برای انتخاب الکترود جهت جوشکاری فولادهای کربنی با فرآیند جوشکاری زیرپودری SAW به استاندارد AWS A5.17 و یا برای جوشکاری همان فولادها اما با فرآیند قوس الکتریکی با الکترود روکش دار SMAW از استاندارد AWS A5.1 میتوان برای انتخاب الکترود و یا دانستن مشخصات الکترودها بهره گیری کرد.
جدول ذیل نیز توضیحات جدول بالا را به گونه ای دیگر داده است که به نام کامل فرآیند جوشکاری و اینکه کدام استاندارد مربوط به الکترود و کدام یک مربوط به فیلر متال است.
این نکته فراموش نشود که تفاوت بین الکترود و فیلر متال چیست ؟
تفاوت الکترود با فیلر متال در نام آنها مشخص شده است, الکترود ترکیبی از الکترو و راد ( مفتول ) میباشد, به معنی مفتولی که به الکتریسیته یا جریان الکتریکی متصل است. اما فیلر متال به جریان الکتریکی یا انبر جوشکاری متصل نمیشود و از طریق قوس الکتریکی ذوب نمیشود, اما الکترود به انبرها یا تورچ های جوشکاری متصل شده و از طریق قوس الکتریکی ذوب میشود.
فیلر متال ها از طریق فرآیند های نظیر جوشکاری قوس الکتریکی با گاز محافظ آرگون یا همان GTAW ( نام آن در استاندارد اروپایی) TIG ( نام آن در استاندارد آمریکایی ) و یا فرآیند OFW ( جوشکاری با شعله گاز ) ذوب و مورد استفاده قرار میگیرند.
نکته ای هم در مورد نام فرآیند Shielded metal arc welding :
معنی لغوی این فرآیند یعنی : جوشکاری قوس فلزی محافظت شده : که ما آن را به جوشکاری قوس الکتریکی میشناسیم و با گازهای متساعد شده حاصل از سوختن پوشش الکترود های روکش دار عمل محافظت از قوس الکتریکی را انجام میدهد
پس در اینصورت :
جوشکاری قوس الکترود دستی : Shielded Metal Arc Welding
جوشکاری قوس الکتریکی با الکترود تنگستن و گاز محافظ : Gas Tangstan Arc Welding یا Tangstan Arc Welding
جوشکاری قوس الکتریکی فلزی با گاز محافظ خنثی یا فعال : GMAW – Gas Metal Arc Welding یا MIG – Metal Inert Gas یا
MAG – Metal Active Gas
اسامی مختلف برای استاندارهای مختلف است, استانداردهای اروپایی جوشکاری قوس الکتریکی با الکترود دستی را با نام SMAW میشناسند اما استانداردهای آمریکایی با نام STICK WELDING
